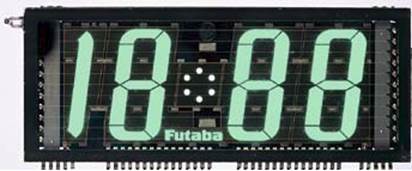

概要

  真空螢光顯示屏（VFD）是基於真空管原理改良發展而來的顯示屏；在真空容器內，利用電子衝擊印刷在陽極上的螢光體來發光。

  視認性優越的自發光型顯示屏

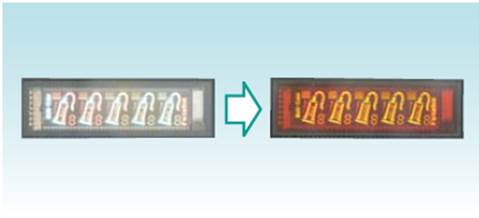

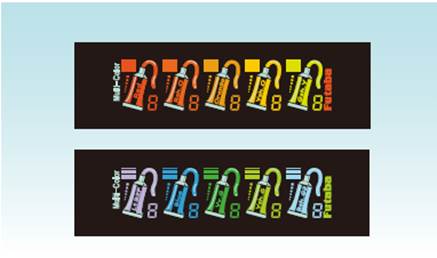

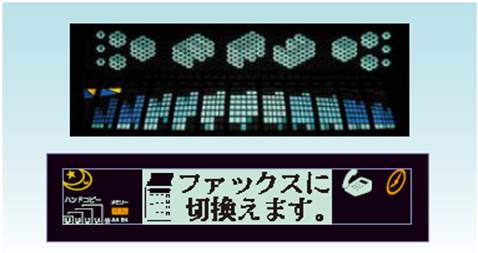

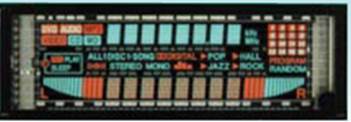

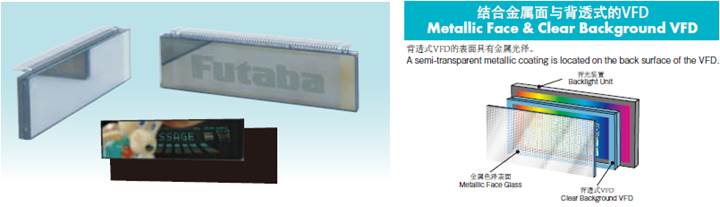

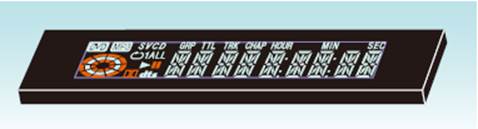

特點

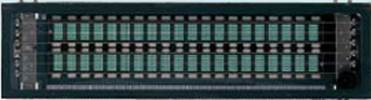

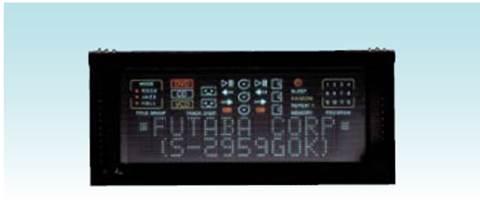

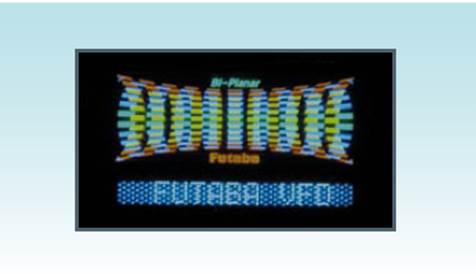

1. 自發光、高亮度、視認性佳

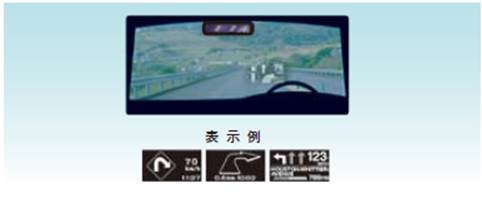

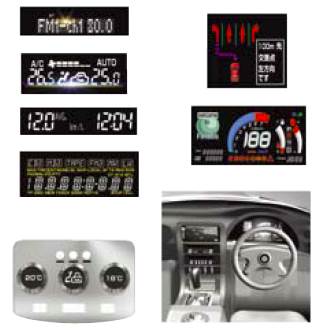

2. 環境適應能力強、壽命長

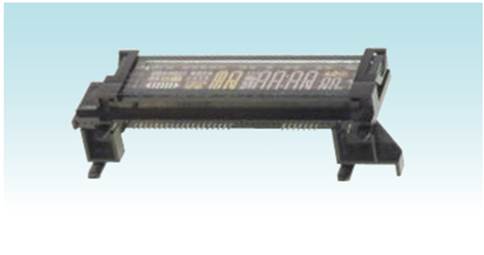

3. 有廣視野角的前面發光型 VFD (FLVFD)

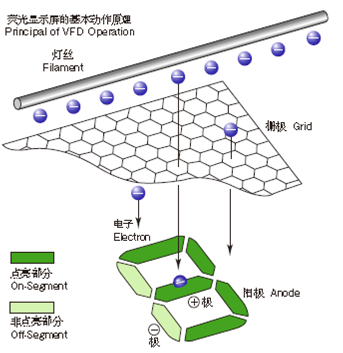

動作原理

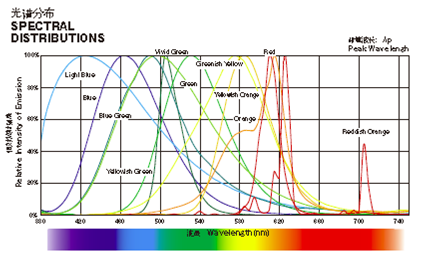

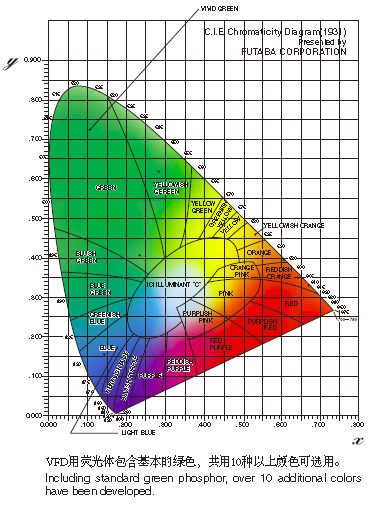

燈絲是在極細鎢絲線上包覆鋇(Ba)、鍶(Sr)、鈣(Ca)的氧化物所做成。提供規定的電壓給燈絲後,會使陰極溫度達到約600攝氏度，並釋放出熱電子。柵極是由一種不妨礙顯示的金屬網格做成，對其施加正電壓後，可加速及擴散燈絲所放射出來的電子,並將其導向陽極；反之，如果對其施加負電壓，則有阻斷(截止)電子流向陽極的功用。陽極是由與顯示圖案形狀相似的石墨等導體和印刷在其上方的螢光體圖案兩部分所組成；對其施加正電壓後，陽極會受到被柵極加速和擴散後的電子衝擊，從而使螢光體受激發而發光。目前使用得最為廣泛的螢光體是可以用低電壓驅動的ZnO:Zn的綠色螢光體(峰值波長505nm)。此外，我們可以通過使用不同的螢光體，實現從橙紅色到藍色等各種顏色的發光效果。

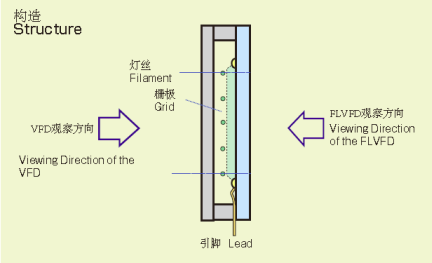

構造

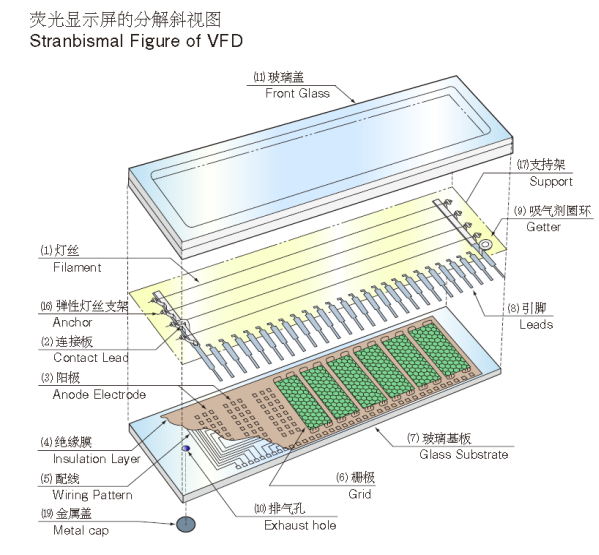

圖面注解:
1. 燈絲

在很細的鎢絲線上包覆鋇(Ba)、鍶(Sr)、鈣(Ca)的氧化物所做成,在兩端施電壓後,會發出熱電子。

2. 連接板

對玻璃蓋內面的透明導電膜,做電氣上的連接。

3. 陽極

讓燈絲放射出的電子能到達陽極，使其電極上的螢光體發光。

4. 絕緣膜

對陽極/柵極與配線，做電氣上的絕緣。

5. 配線

對引腳和陽極/柵極做電氣上的連接。

6. 柵極

對燈絲放射出的電子做控制的電極。

7. 玻璃基板

同一般玻璃窗戶等用途上使用的鈉鈣玻璃，在這玻璃上成形有電極和圖案等。

8. 引腳

使用與玻璃膨脹率相同的426合金(鎳42%、鉻6%、其餘鐵)做成，為了電壓和信號等供給而引出的電極。

9. 吸氣劑圈環

可在玻璃蓋內面形成鋇的蒸著膜，這層被膜能吸取顯示幕內部殘留的氣體。

10. 排氣孔

從這裡抽出內部的空氣。

11. 玻璃蓋

為了形成真空容器的玻璃覆蓋。

12. 封止玻璃

玻璃和引腳固著用玻璃膏劑，可維持真空。

13. 螢光體

按顯示圖案形狀印刷的螢光體，受電子衝擊後會發光。

14. 導通孔

在絕緣膜上的孔,使陽極/柵極電極和配線做電氣上的接續。

15. 透明導電膜

在玻璃蓋內面形成，可防止因外部靜電影響而造成的顯示品位低下。

16. 彈性燈絲支架

固定燈絲及吸收燈絲通電時因熱膨脹的伸展，使燈絲不致成彎曲狀的彈性材料。

17. 支持架

在彈性燈絲支架的另一端，用來和彈性燈絲支架共同固定燈絲用。

18. 柵極電極固定材

使柵極固著在玻璃基板上，及透過導通孔與配線形成電氣連接的固定材。

19. 金屬蓋

塗有固著用玻璃膏劑的金屬蓋，作為真空密封用。
