塑膠模座

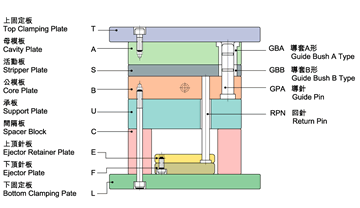

大水口模座

S 系列 : SA 型 、SB 型 、SC 型 、SD 型

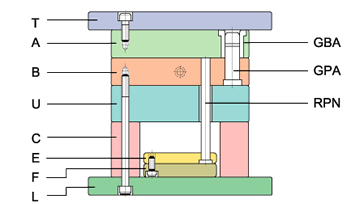

SA 型

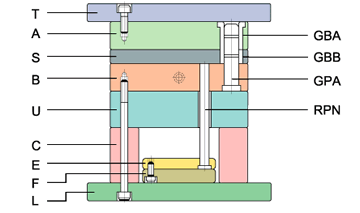

SB 型
SC 型

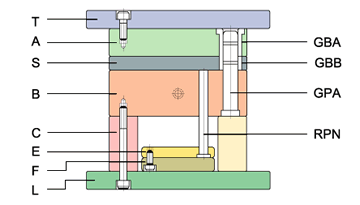

SD 型

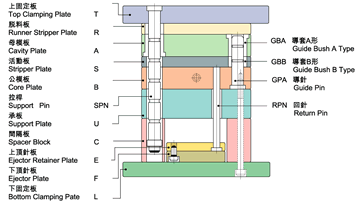

小水口模座

D 系列 : DA 型 、DB 型 、DC 型 、DD 型

E 系列 : EA 型 、EB 型 、EC 型 、ED 型

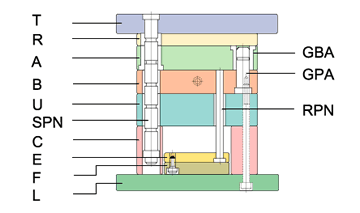

DA 型

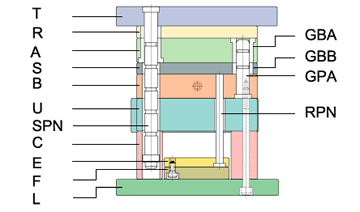

DB 型

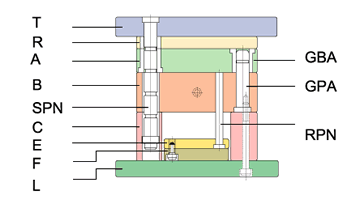

DC 型

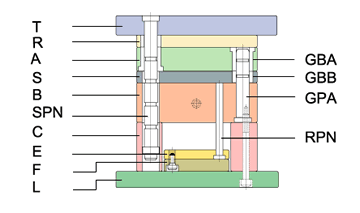

DD 型

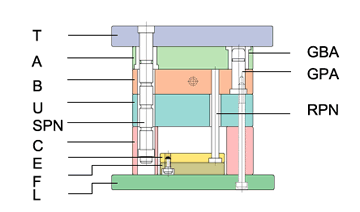

EA 型

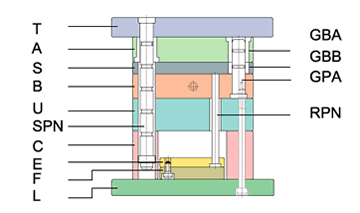

EB 型

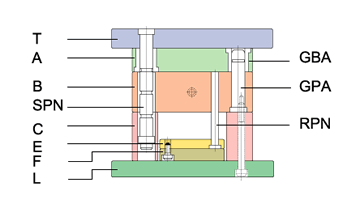

EC 型

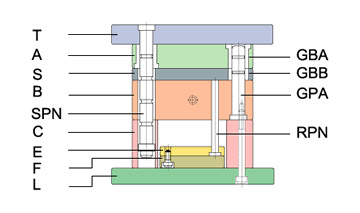

ED 型


簡易水口模座

F 系列 : FA 型 、FC 型

G 系列 : GA 型 、GC 型

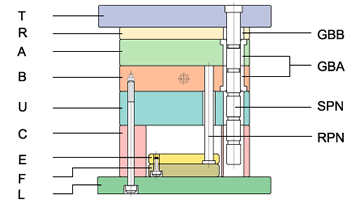

FA 型

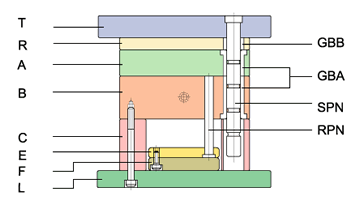

FC 型

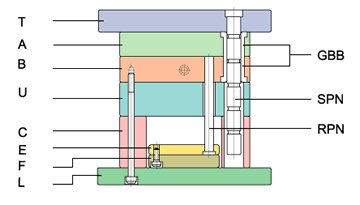

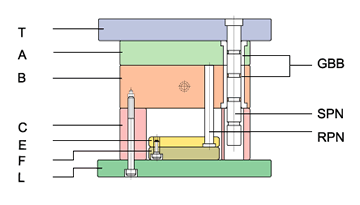

GA 型
GB 型

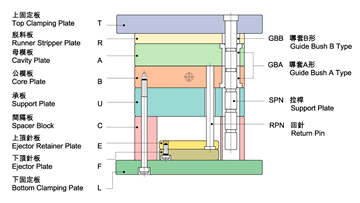

模具零件
  • 導針 - 説明A、B板開關的針。可嵌入A板和B板。
  • 導套 - 防止導針 和板之間的磨損。
  • 回針 - 幫助頂針板前後動作的針。回針有將完成推出頂針板回原位的功能。
  • 拉杆 - 幫助A板或R板前後動作,並控制開關程度的針。
  • 入料嘴 - 將塑膠溶融樹脂遵導入母、公範本的導套, 嵌入模座 的T板。
  • 固定環 -為了對準成形機的射料嘴 與流道導套 的中心使用。
  • 對位導柱 - 對準A、B板位置的柱。
  • 中托邊 - 控制E、F板順利,控制前後運動的針。
  • 斜導柱 - 將行位形塊開左右的柱。
  • 頂針- 注塑後,開模同時推出成形品的針。
  • 頂針筒 - 以頂針為導套 推出成形品的筒。
  • 彈弓- 裝在RPN 推出後的E、F板回到原位。
  • Runner Lock Pin - 將凝固塑膠料和A板分開的針。
  • 支撐柱 - 防止板彎曲的柱。
  • 限位螺絲 - 調節各板開量。
